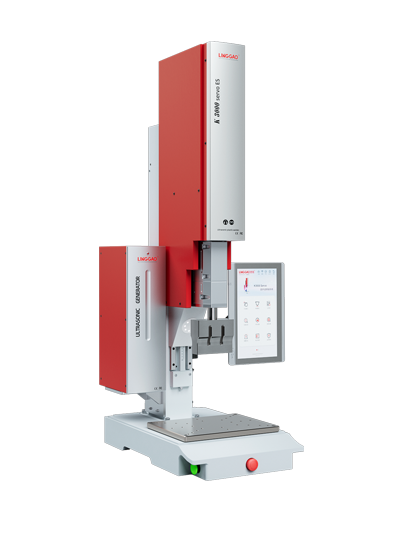

產品特點 Product feature
1. 高精度壓力可控(精度1N)，時間精度1ms，行程精度0.01mm
2. 觸發壓力控制、焊接壓力控制、冷卻壓力控制
3. 振幅管理、品質管理、配方管理、數據導出、安全管理
4. 自動化流水線模式、歐洲安全模式、脈沖模式
5. 故障自我檢測功能、實時自動追頻功能、鎖頻功能、電路恒壓功能
6. 可擴展安全光柵、夾緊控制、卷膜、推進方式、軟啟振等
技術規格 TECHNICAL SPECIFICATIONS
| 參數項 (Parameter) | 參數值 (Value) |
|---|---|
| 超聲波頻率 (Frequency) | 20kHz |
| 超聲波功率 (Power) | 2000W/3000W |
| 焊頭驅動方式 (Drive Mode of Horn) | 伺服控制 (Servo Control) |
| 操作模式 (Operating Mode) | 時間模式/能量模式/超聲波停振/絕對行程模式 (Time Mode/Energy Mode/US-Stop Mode/Absolute Travel Mode) |
| 觸發模式 (Trigger Mode) | 行程觸發/壓力觸發/時間觸發/從源起算時間/外部觸發 (TravelTrigger/PressureTrigger/Time from Source/ExternalTrigger) |
| 壓力分布控制 (Pressure Control) | 4段實際壓力調節 (4 levels of actual pressure adjustment) |
| 語言選單 (Language) | 中文/英文等 (CN, EN, etc.) |
| 數據庫 (Data Bank) | 可儲存199組焊接參數 (199 memories) |
| 電源 (Input Voltage) | 220V±10% AC，單相50/60Hz (220V±10% AC, 1Phase 50/60Hz) |
| 換能器至立柱距離 (Throat Depth) | 248mm |
| 增幅端器端面至底座面距離 (Distance) | Min.85mm (Distance from end face of amplifier to base face) |
| 壓機重量 (Weight) | 171kg(含電箱) (171kg with generator) |
| 最大下壓力 (Max.For) | 3000N(伺服控制壓力) |
| 搭配電箱 (Generator) | SV 20-2000W/3000W |
| 開關 (Switches) | 雙手啟動，緊急停止按鈕位于底座前方 (Two-hand start with EMERGENCY STOP at front) |
| Pin密碼 (Pin Code) | 4位數字鎖碼，避免參數設定被隨意修改 (4 digits to protect access to parameters) |
| 焊接記錄 (Welding Record) | 10萬條，良品/不良品記錄區分 (100,000pcs, Qualified product and defective product record distinction) |
| 物聯功能 (IOT Function) | 支持WiFi無線網絡連接、RS485/232、USB 2.0、打印機輸出、云端數據管理、遠程協助 (support WiFi wireless network connection, RS485/232, USB 2.0 Printer output, Cloud data management, Remote assistance) |
